【地铁百科】地铁站大玻璃背后的秘密

经常乘坐地铁的小伙伴

一定在非付费区见过这样的大玻璃

看下面↓↓↓

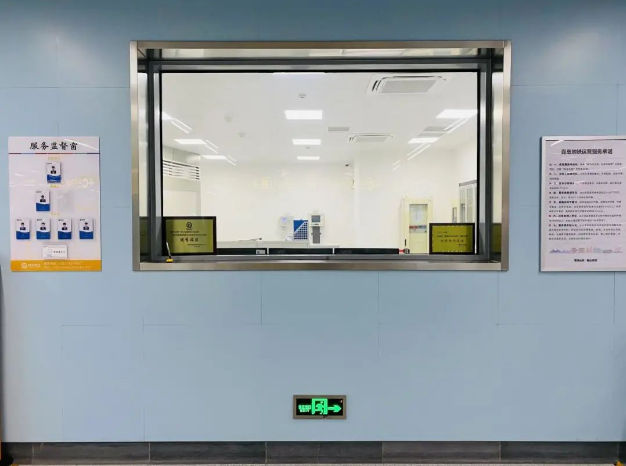

地铁站里的大玻璃


您知道这个看似平平无奇的大玻璃背后暗藏的玄机吗?其实,这个有着大玻璃的房子是车站控制室,车站控制室相当于车站的“大脑”,地铁行车类设备和车站监控类设备的工作站通常都设置在车站控制室,车站控制室也是行车值班员工作的地方。


透过车站控制室大玻璃,可以看到一块巨大的操作板和一排电脑,那您知道操作板和电脑是做什么的吗?接下来,请跟随铁宝的脚步,一起走进神秘的车站控制室。

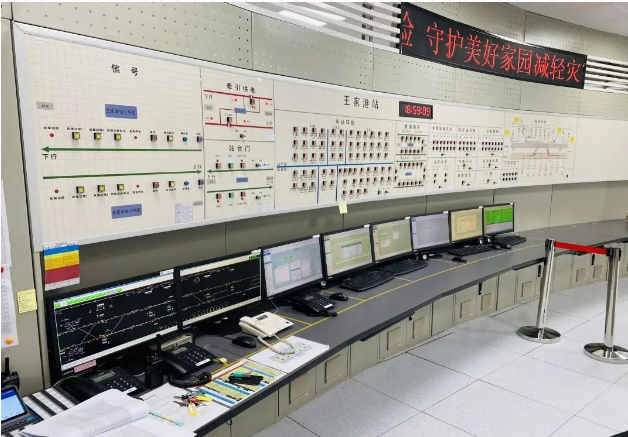

车站控制室里的操作板和电脑


车站控制室里的操作板叫IBP盘(综合后备盘),上面布满了各种按钮和指示灯,可别小看这些按钮,它们的作用可大着呢!当车站发生火灾等紧急情况时,行车值班员可以操作IBP盘(综合后备盘)上面的按钮,快速释放车站闸机,启动消防水泵、消防风机、应急照明等各类设备并执行相应模式。



车站的“眼睛”


在IBP盘(综合后备盘)下方的工作台上摆放着一排电脑,称为综合监控系统,它就像是车站的“眼睛”,有了综合监控系统,工作人员可以对车站站台门、电扶梯、自动售检票、通风空调等设备运行情况进行实时监控。工作人员也可以通过综合监控系统及时获知车站设备故障信息,当有紧急情况发生时,工作人员会采取应急措施,保证乘客的乘车安全。


下面以学院路站为例,来为大家讲解综合监控系统是如何发挥作用,为广大乘客保驾护航的呢?



综合监控系统集成PSCADA(电力监控)系统,可实时监控管理车站供电设备,确保车站供电设备安全平稳运行。


图片3电力监控系统页面.png电力监控系统页面




综合监控系统集成BAS(环境与设备监控)系统,可实时监控管理车站隧道通风系统、通风空调大系统、通风空调小系统、空调水系统、照明系统等。BAS(环境与设备监控)系统对调节车站温度、地下车站和隧道的通风换气有着至关重要的作用,为乘客提供舒适的乘车环境。

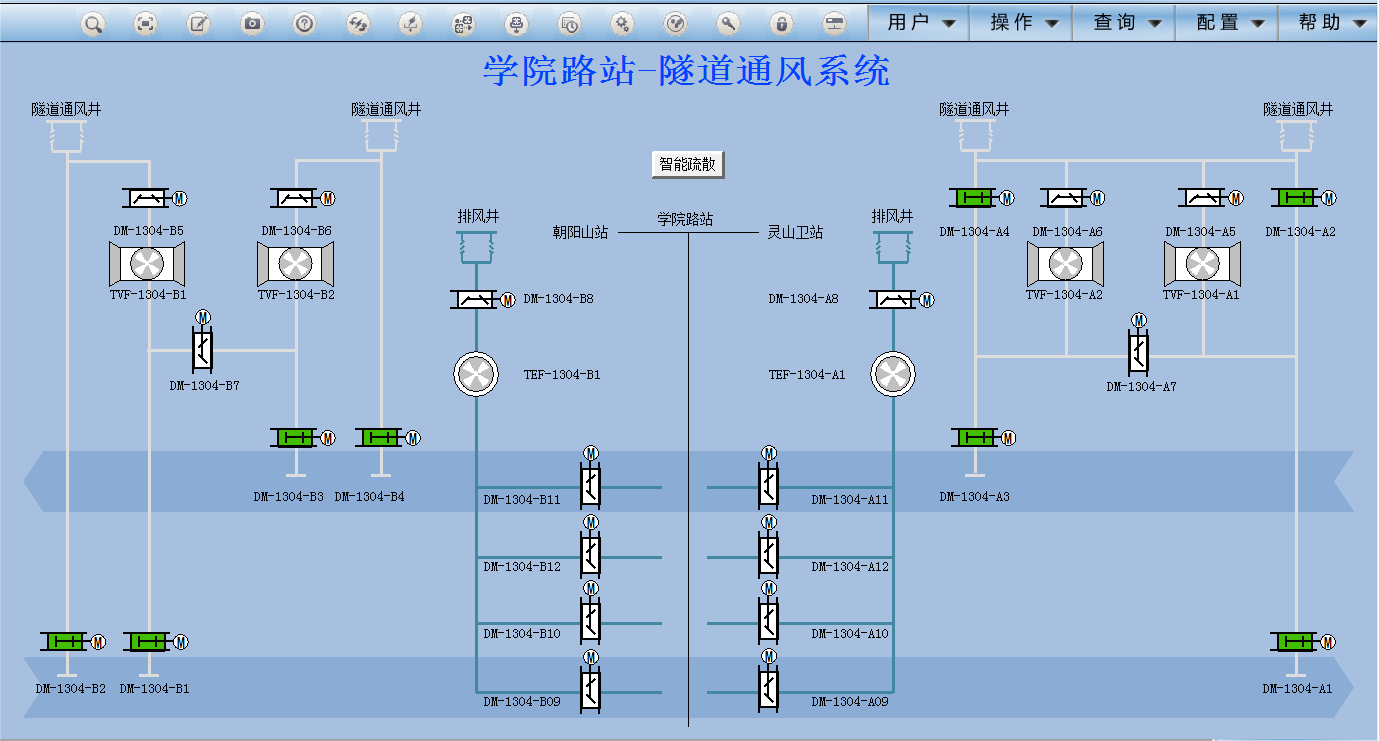

隧道通风系统页面




综合监控系统与ACS(门禁)系统进行互联,可实时监控管理车站门禁设备。

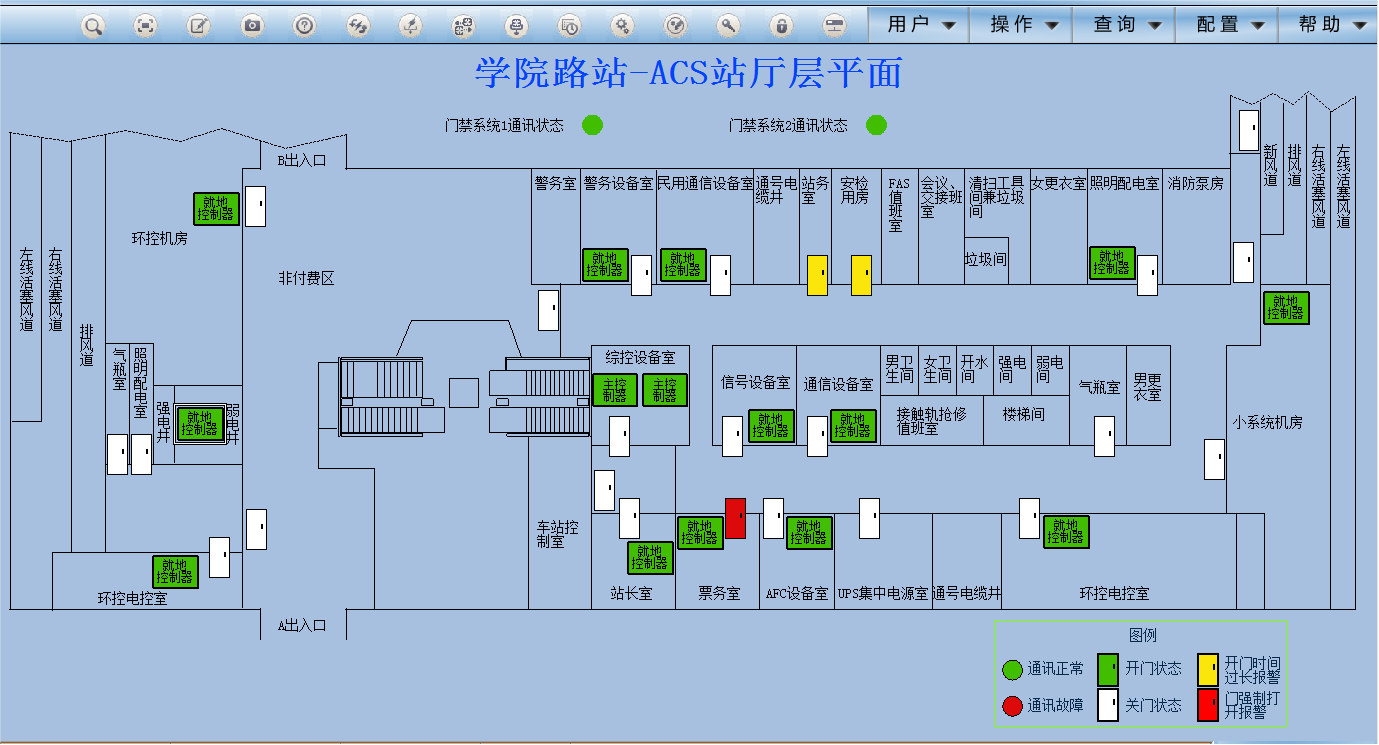

门禁系统页面




综合监控系统与PSD(站台门)系统进行互联,通过综合监控平台可实时监控站台门的运行情况。当发生单个站台门故障时,工作人员可及时知晓站台岗现场操作情况,确认站台岗将站台门隔离到位,不影响行车安全。

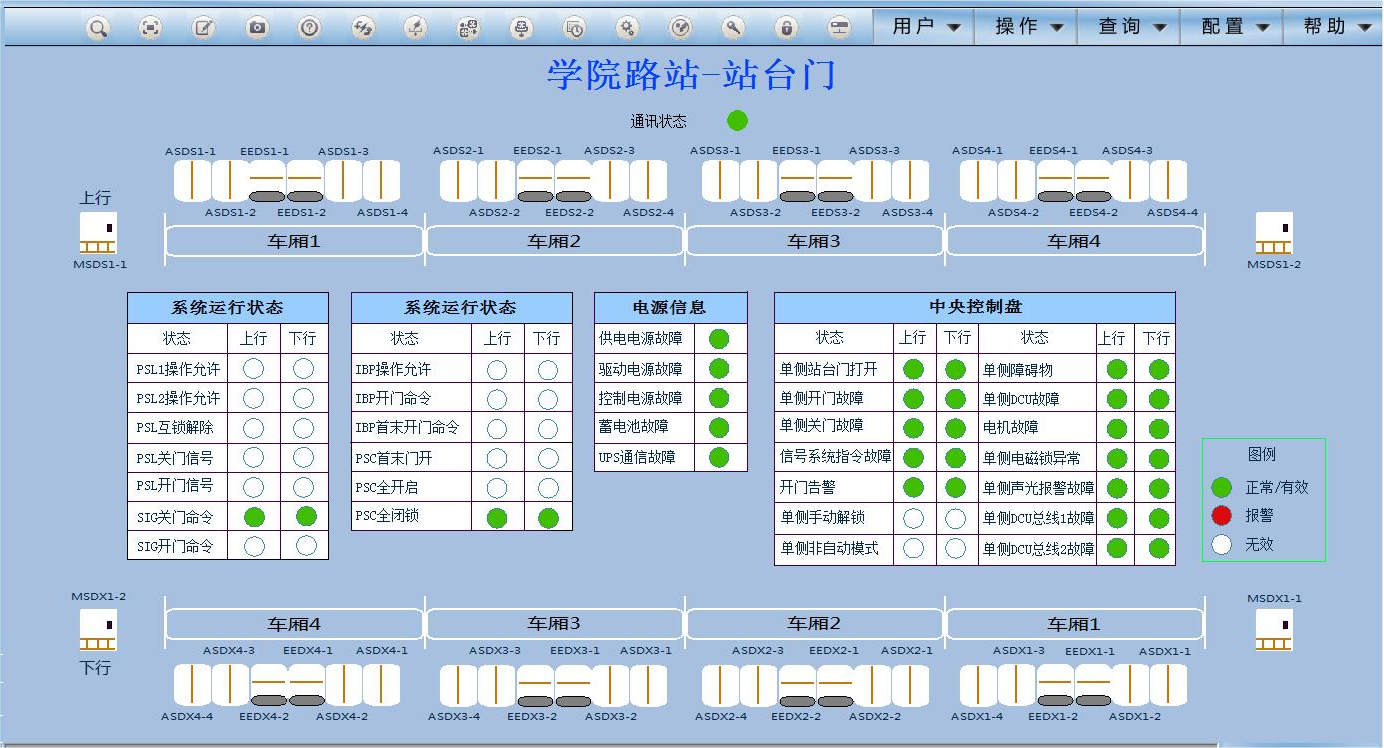

站台门系统页面



综合监控系统与CCTV(视频监控)系统进行互联,通过综合监控平台可以查看车站所有摄像头,实时监控车站客流、列车进出站及乘客上下车情况。

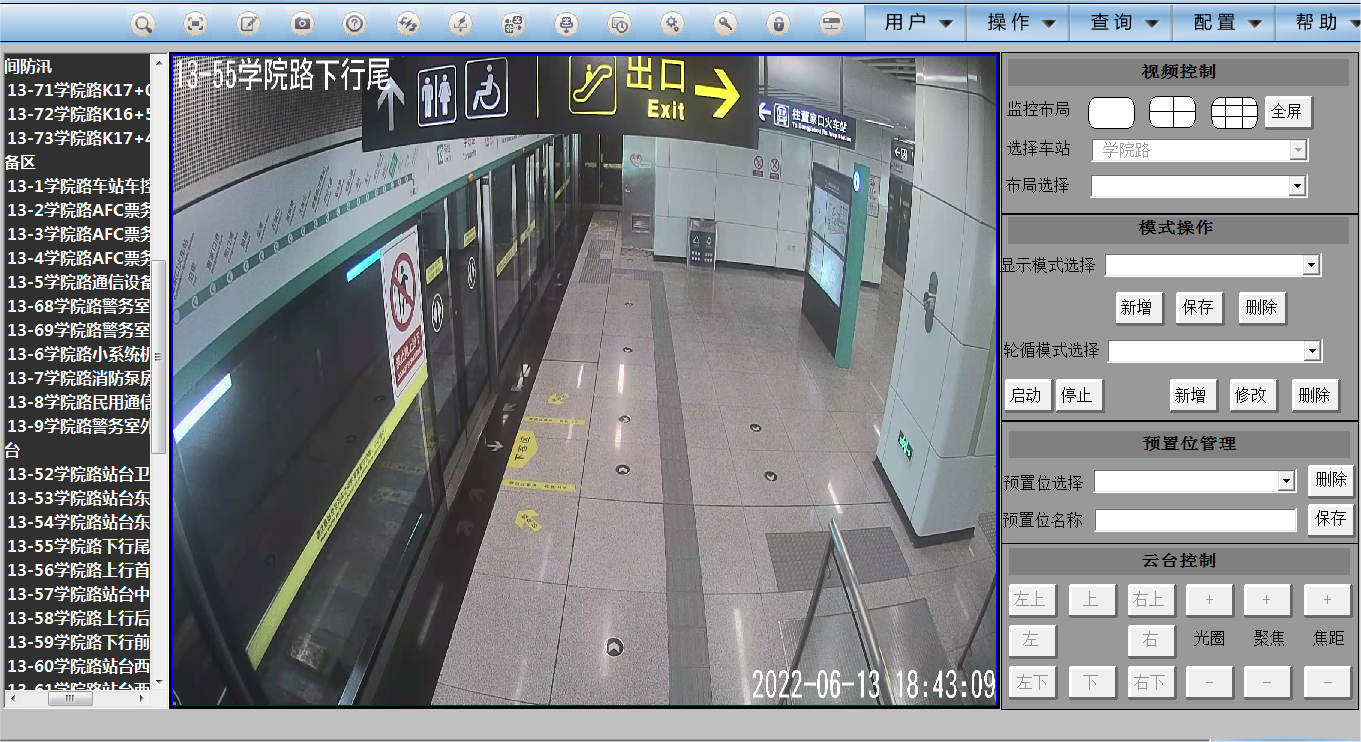

视频监控系统页面




综合监控系统与FAS(火灾自动报警)系统进行互联,有火灾发生时,综合监控平台可接收FAS(火灾自动报警)系统传输的火灾命令,执行相应防烟分区的环控模式,为乘客紧急逃生提供有利条件。

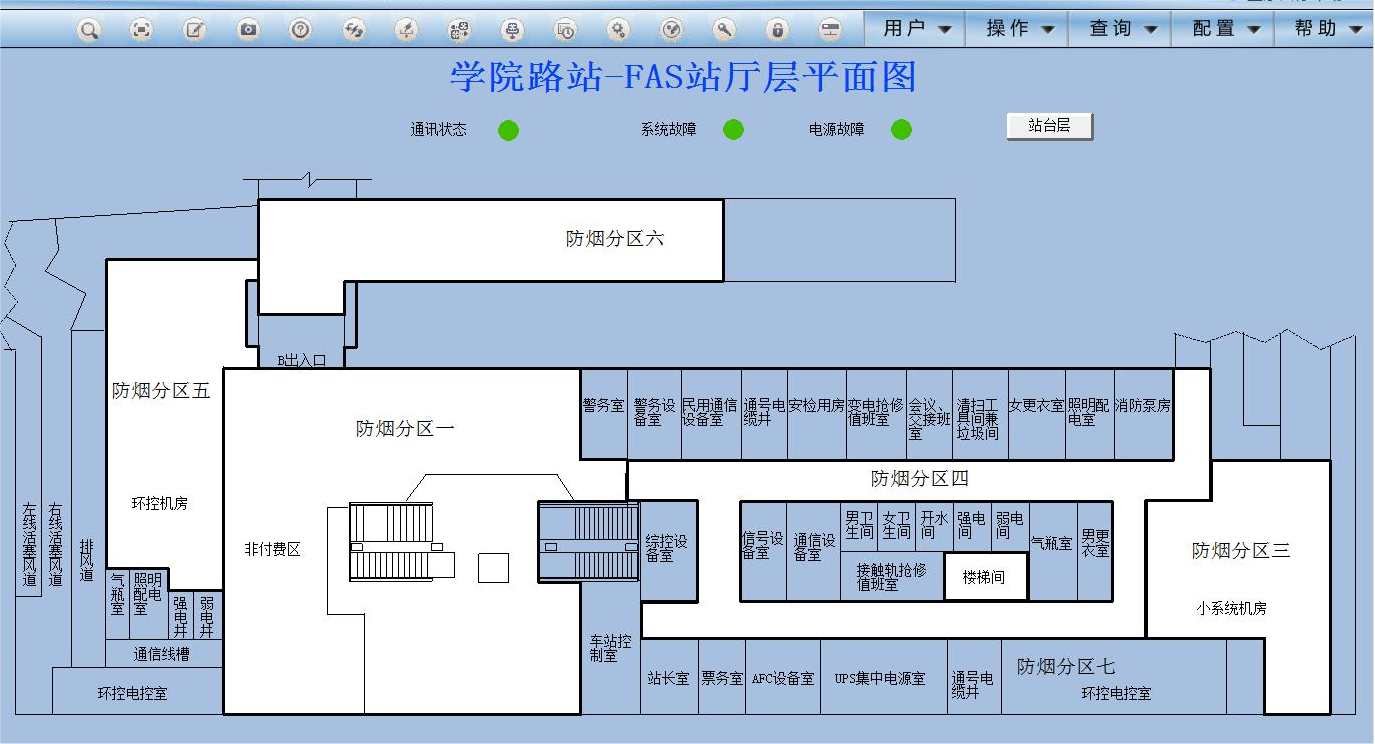

火灾自动报警系统页面


各位小伙伴们都了解了吗

小小的车站控制室内

竟然隐藏了这么多学问

更多地铁小知识

请关注下期地铁百科哦
